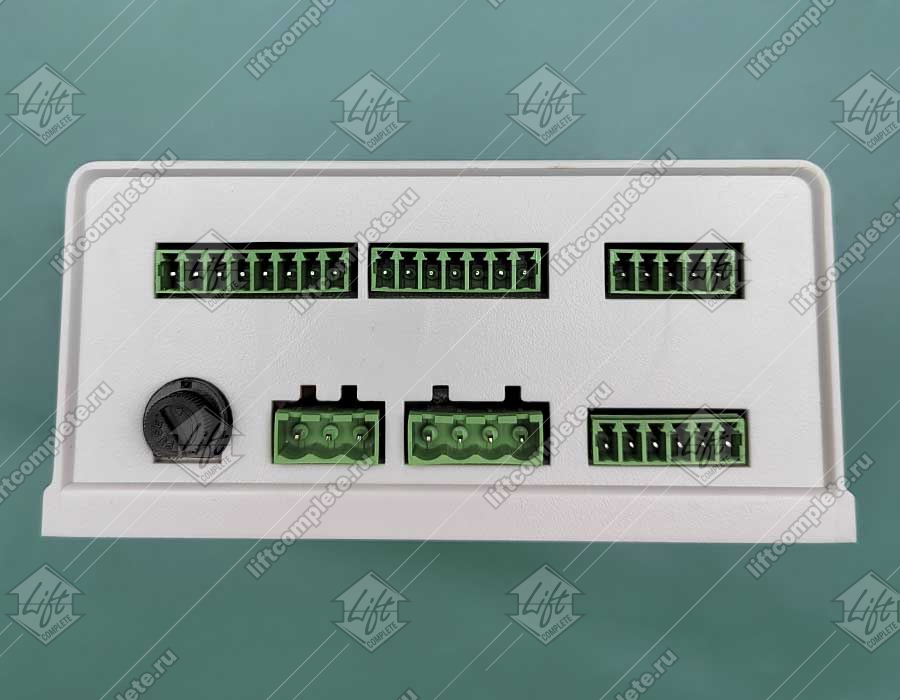

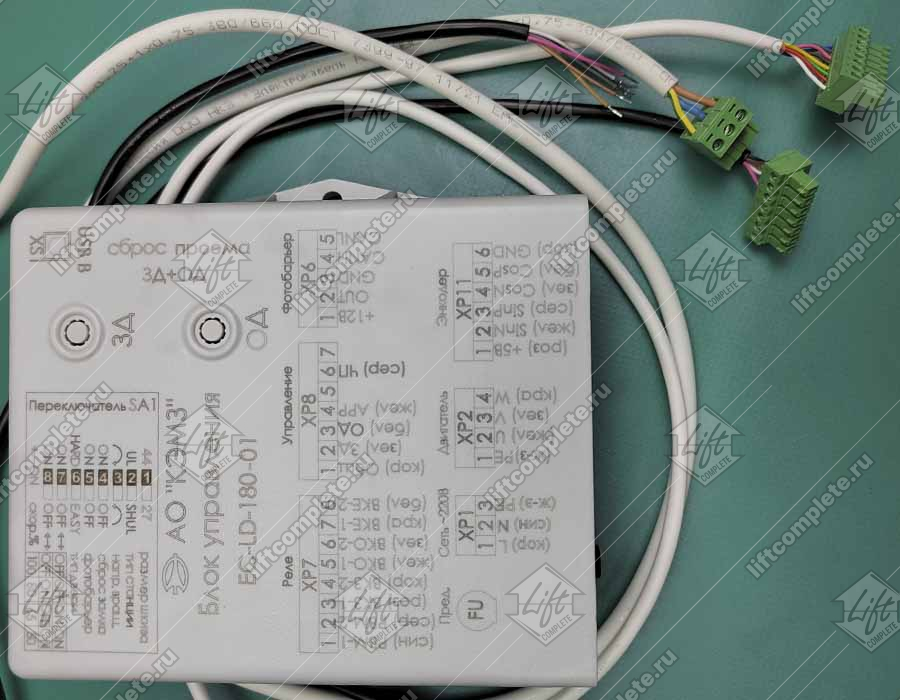

Блок управления привода дверей, ЩЛЗ, EC-LD-180-01 V2, ЯИУШ.421455.001-01

Блок управления EC-LD-180-01 V2 производства предназначен для управления приводным синхронным двигателем в механизмах открытия и закрытия лифтовых дверей. Контроллер работает под управлением лифтовых станций типа ШУЛ (ШУЛК, ШУЛМ, ШУЛР) и УЛ (УЛ, УКЛ, УЭЛ, ШЛР). Устройство совместимо с электродвигателями серии ДСМ(Г)-0.18-500-1Д-УЗ и применяется в лифтах ЩЛЗ, СЛЗ и МЭЛ.

Контроллер питается от однофазной сети переменного тока 220 В и выполняет полный набор функций управления дверным приводом: управление синхронным двигателем с датчиком положения ротора, определение текущего положения дверей и наличия препятствия (с помощью фотобарьера или по превышению момента), выдачу сигналов ВКО (открыто) и ВКЗ (закрыто), а также снятие механической блокировки замка при пропадании электропитания.

Версия V2 (программное обеспечение v2.9.1 и выше) имеет ряд изменений по сравнению с предыдущими модификациями: переключатель DIP1 теперь отвечает за выбор диаметра шкива (ON — 44 мм, OFF — 27 мм), а параметры dSH, StAn, rotA, FbAr, door, UnLC, dIV1, dIV2 устанавливаются только DIP-переключателями на блоке. Работа с фотобарьером возможна при включённом DIP5. Настройка блока выполняется с помощью пульта управления EC-LD-180-CU-2.1 (версии v2.10/v2.11) через интерфейс RS-485.

Совместимость: ЩЛЗ, ЕЛМ, МЭЛ, СЛЗ.
